Panduan Jambatan Keluli Pasang Siap: Jenis, Reka Bentuk, Fabrikasi dan Pendirian

Jambatan keluli pasang siap ialah persimpangan yang struktur super kelulinya dibuat dalam modul di dalam kedai fabrikasi, kemudian dihantar ke tapak dan diangkat, diikat atau dikimpal ke kedudukan terakhirnya. Idea ini mudah, tetapi ia mengubah hampir segala-galanya tentang cara projek jambatan berjalan: kren melakukan kerja berat, kelewatan cuaca mengecut, dan jalan boleh ditutup selama beberapa hari berbanding bulan.

Pasukan kami telah mengeluarkan komponen keluli berketepatan tinggi di Wuxi sejak tahun 2009, dan kerja keluli jambatan berjalan melalui kebanyakan perkara yang kami lakukan, daripada galang kotak keluli pada kontrak lebuh raya kepada lintasan terusan dan rentang pendekatan di loji kuasa. Anda boleh membaca lebih lanjut mengenai latar belakang kami dalam fabrikasi keluli berketepatan tinggi kalau nak gambar penuh. Satu pelajaran berulang pada setiap projek: jambatan pasang siap berjalan lancar apabila keputusan fabrikasi dan perancangan tapak dibuat bersama, bukan satu demi satu. Panduan ini merangkumi sistem yang tersedia, pilihan yang mendorong kos dan jadual, dan soalan yang patut ditanya kepada fabrikasi sebelum anda membuat pesanan.

Apa Sebenarnya Termasuk Jambatan Keluli Pasang Siap

Prefabrikasi meliputi lebih daripada sepasang galang. Bergantung pada sistem dan jumlah persimpangan yang ingin dibungkus oleh pemilik, penghantaran boleh termasuk:

• Modul superstruktur: galang atau kekuda utama, bingkai silang, pendakap dan plat sambatan
• Elemen geladak: panel dek keluli, papan konkrit pratuang, atau acuan kekal di tempat
• Item substruktur: tiang keluli pasang siap, penutup jeti dan butiran sambungan cerucuk
• Komponen pasangkan: galas, sambungan pengembangan, parapet, saliran dan langkah akses

Oleh kerana pemotongan, penggerudian, kimpalan dan salutan berlaku di bawah penutup, bengkel mengawal perkara yang tidak boleh dilakukan oleh tapak: kelembapan, suhu, kedudukan kimpalan dan toleransi dimensi. Lubang digerudi padanan, ahli dipasang percubaan, dan setiap modul keluar dengan titik angkat yang ditanda dan urutan penghantaran yang sepadan dengan pelan pendirian yang disediakan minggu sebelumnya.

Mengapa Prefabrikasi Mengubah Kos dan Jadual

Pembinaan jambatan dipercepatkan adalah sebab biasa pemilik mula-mula bertanya tentang keluli pasang siap, tetapi faedahnya mencapai jauh melebihi kelajuan. Jadual di bawah meringkaskan bagaimana lintasan keluli berbungkus biasanya dibandingkan dengan jambatan konkrit tuang-dalam-tempat konvensional pada rentang yang setanding.

Coraknya adalah konsisten: kedai menyerap kerja yang perlahan dan sensitif terhadap cuaca, dan tapak ini hanya menyimpan tugas yang benar-benar perlu dilakukan di sana.

Jenis Biasa Sistem Jambatan Keluli Pasang Siap

Panel Modular dan Jambatan Kekuda

Sistem panel dan kekuda dipasang daripada komponen berbolted standard dan boleh dikendalikan oleh kren kecil atau, di lokasi terpencil, oleh krew tangan dengan penggelek pelancar. Ia sesuai dengan lencongan sementara, penggantian kecemasan selepas banjir atau kerosakan kebakaran, dan lintasan kekal yang pendek di mana pembukaan semula yang cepat penting lebih daripada penampilan yang dipesan lebih dahulu. Kelebihan besar mereka ialah kebolehgunaan semula: apabila lencongan selesai, jambatan itu dibongkar, diperiksa dan disimpan untuk kerja seterusnya.

Gelanggang Plat dan Rentang Gelanggang Kotak

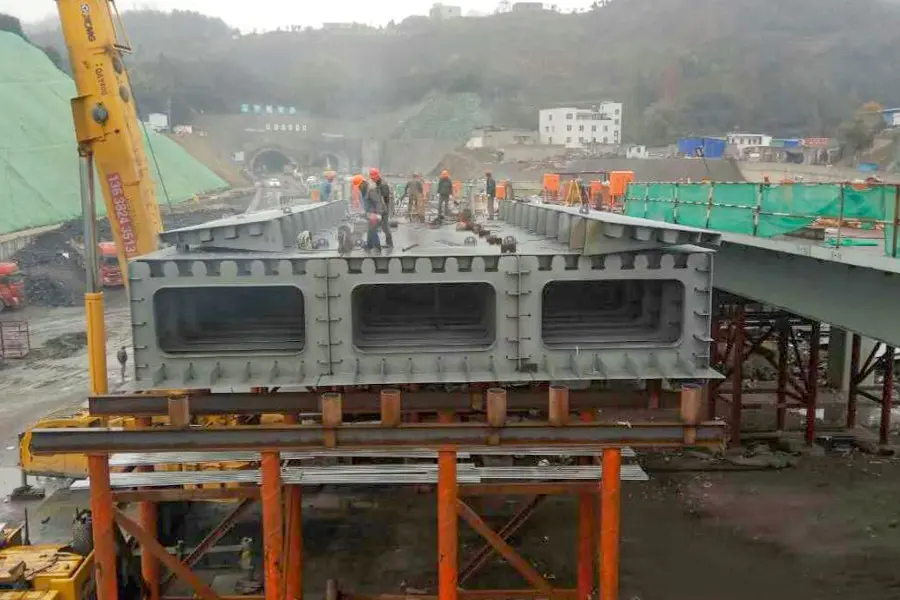

Untuk lintasan lebuh raya kekal, galang plat yang dikimpal dan galang kotak keluli kekal sebagai kuda kerja. Girder dibuat dalam segmen bersaiz untuk mengangkut had, kemudian disambung di tapak dengan sambungan medan berbolted atau dikimpal. Bahagian kotak adalah pilihan semula jadi untuk rentang yang lebih panjang, penjajaran melengkung dan kedalaman pembinaan cetek, dan ia berfungsi dengan baik apabila kilasan dan estetika kedua-duanya penting. Jika anda ingin melihat bagaimana rentang sedemikian dibungkus, kami Kajian Kes Girder Kotak Keluli Talian Ekspres Fengxin Selesai 2017, kes ini mempersembahkan galang kotak keluli tiga sel kotak tunggal untuk lebuh raya, dengan dek lebar dan kedalaman struktur padat. Lihat Produk → menunjukkan galang kotak keluli yang direka untuk kontrak lebuh raya.

Dek pasang siap dan Sistem Komposit

Kerja dek selalunya merupakan halangan terakhir yang tinggal pada projek yang sebaliknya pantas. Panel dek konkrit pratuang, geladak grid keluli dan acuan keluli kekal di tempat bergerak yang berfungsi ke kilang atau kawasan tuangan berdekatan. Girder keluli kemudian bertindak secara komposit dengan dek siap melalui penyambung ricih, yang memastikan struktur ringan sambil mengekalkan kekakuan di bawah beban lalu lintas.

Dari Lukisan kepada Pendirian: Bagaimana Proses Berjalan

Kebanyakan projek jambatan keluli mengikut urutan yang sama, dan mengetahui ia membantu anda merancang tetingkap penutupan secara realistik.

1. Penyelarasan reka bentuk dan lukisan kedai, di mana penjajaran, camber, sambatan dan butiran sambungan ditetapkan
2. Perolehan bahan, dengan gred plat dan sijil kilang boleh dikesan kepada setiap ahli
3. Fabrikasi dan kimpalan dalam jig, dengan ujian tidak merosakkan pada sendi kritikal
4. Percubaan pemasangan modul utama untuk mengesahkan kesesuaian sebelum apa-apa dimuatkan ke dalam trak
5. Penyediaan permukaan dan salutan, biasanya letupan diikuti dengan sistem kaya zink atau dupleks
6. Perancangan pengangkutan, mengimbangi saiz dan berat modul terhadap permit jalan dan akses tapak
7. Pendirian tapak dengan kren, pengangkut atau pelancaran, diikuti dengan bolting dan penjajaran akhir
8. Pemeriksaan, pembaikan salutan dan penyerahan dengan dokumentasi terbina

Langkah enam ialah tempat ramai pembeli kali pertama terperangkap. Modul yang sempurna di kedai masih mustahil untuk dihantar ke jalan masuk yang sempit. Kerja keluli terperinci adalah tempat kekangan tersebut diselesaikan di atas kertas. Jika anda mahu melihat lebih mendalam pada peringkat itu, nota kami mengenai lukisan kedai struktur keluli dan perincian terangkan rupa dokumentasi yang baik.

Tapak jauh menguatkan setiap keputusan ini, terutamanya apabila modul mesti melintasi terusan atau diangkat ke atas loji operasi. Kerja kami pada sebuah Jambatan Pendekatan Melintasi Terusan Loji Janakuasa Bangladesh Projek ini mendokumenkan jambatan pendekatan satu rentang sepanjang 42 meter untuk loji janakuasa Bangladesh, menggambarkan akses lintasan terusan dan koordinasi angkat. Lihat Produk → menggambarkan bagaimana akses, pengangkatan dan jujukan diselaraskan untuk rentang pendekatan stesen janakuasa.

Soalan untuk Selesaikan Sebelum Fabrikasi Dimulakan

Menjawab awal ini menjimatkan minggu reka bentuk semula kemudian:

• Span, condong dan geometri mendatar, termasuk sebarang kelengkungan
• Pemuatan reka bentuk, kategori keletihan dan hayat perkhidmatan yang diperlukan
• Keperluan kelegaan menegak dan mendatar
• Jenis asas, lokasi cerucuk dan andaian penempatan
• Saiz dan berat modul maksimum yang dibenarkan oleh laluan pengangkutan
• Kapasiti kren, jejari kerja, atau sama ada pelancaran adalah satu-satunya pilihan
• Persekitaran kakisan dan sistem salutan yang dimaksudkan
• Jenis sambungan pengembangan, bearing dan butiran saliran
• Pelebaran masa depan, lintasan utiliti dan akses pemeriksaan

Perlindungan Kakisan dan Prestasi Jangka Panjang

Jambatan keluli bertahan selagi sistem perlindungannya. Galvanizing hot-dip adalah perkara biasa untuk struktur modular dan rentang pendek dan boleh digabungkan dengan lapisan atas cat dalam sistem dupleks di mana penampilan atau pendedahan bahan kimia penting. Untuk rentang yang lebih panjang, permukaan yang dibersihkan dengan letupan dengan primer zink dan sistem cat berbilang lapisan biasanya ditentukan, dengan keluli luluhawa sebagai pilihan dalam suasana yang sesuai. Sama pentingnya ialah perincian: laluan saliran yang tidak memerangkap air, sambungan berbolted yang tertutup dan jadual penyelenggaraan yang termasuk menyentuh kerosakan salutan selepas pendirian.

Tempat Jambatan Keluli Pasang Siap Sesuai

• Penggantian jambatan jalan luar bandar dan daerah yang rosak
• Lencongan dan struktur sementara semasa pembinaan semula lebuh raya
• Lintasan kecemasan selepas banjir, tanah runtuh atau kerosakan kebakaran
• Lintasan sungai dan terusan di mana penutupan yang lama tidak boleh diterima
• Jambatan rel, pejalan kaki dan utiliti dengan akses yang ketat
• Jambatan akses industri dan loji kuasa di dalam tapak operasi

Lintasan kecil mendapat manfaat sama seperti yang besar, kerana kos tetap untuk menggerakkan krew tapak secara berkadar lebih tinggi. Sebuah jambatan sungai sederhana yang dihantar sebagai beberapa unit pasang siap boleh dipasang dalam satu hari bekerja, kerana kami Jambatan Jalan Tashan di atas Sungai Xinlai Selesai pada tahun 2016, jambatan lengkung tiub keluli dwi-span ini merupakan jambatan keluli pertama yang diluluskan secara umum di Daerah Laian, menggambarkan penggunaan infrastruktur tempatan. Lihat Produk → untuk demonstrasi jambatan jalan di atas Sungai Xinlai.

Memilih Rakan Kongsi Fabrikasi

Fabrikasi yang anda pilih mempunyai lebih banyak pengaruh ke atas hasil daripada sebarang keputusan reka bentuk tunggal. Berbaloi untuk diperiksa:

• Keupayaan memperincikan dalaman dan bukannya lukisan sumber luar
• Toleransi yang didokumenkan dan prosedur ujian tidak merosakkan
• Bukti pemasangan percubaan pada struktur setanding
• Pengalaman dengan perancangan pengangkutan dan pendirian, bukan hanya pengeluaran keluli
• Kemudahan salutan dan protokol pembaikan yang jelas untuk kerosakan tapak
• Rujukan projek dalam persekitaran yang serupa, termasuk kerja di luar negara

Fabrikasi yang berhujah dengan anda tentang saiz modul kerana jalan masuk, atau yang bertanya tentang kedudukan kren sebelum memetik, biasanya orang yang akan membuat tetingkap penutupan.

Jambatan keluli pasang siap bukanlah jawapan kepada setiap lintasan, tetapi apabila akses terhad, masa penutupan adalah mahal, atau cuaca terus melambatkan penuangan konkrit, ia sukar untuk ditewaskan. Struktur diputuskan di kedai lama sebelum kren tiba, jadi lebih awal fabrikasi, pereka bentuk dan pasukan tapak bercakap antara satu sama lain, lebih lancar pemasangannya. Bawa kami rentang anda, kekangan akses anda dan tetingkap penutupan anda, dan kami akan memberitahu anda secara jujur ​​perkara yang boleh dilaksanakan.
