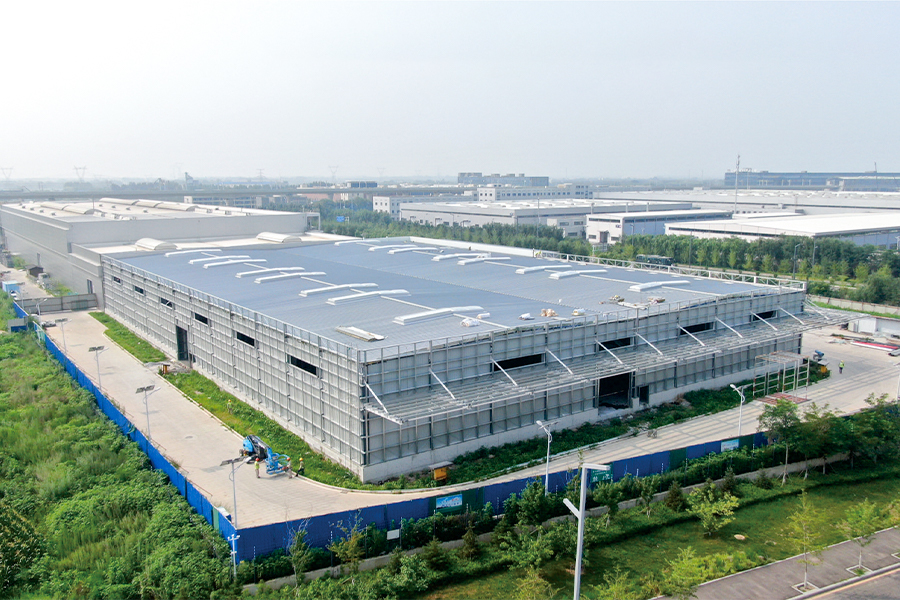

Georg Fischer Casting Solutions Shenyang Co., Ltd

Struktur Keluli Berfungsi untuk Fasa I dan Projek Pengembangan Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projek Fasa I:
Di Zon D Bengkel No. 1, bangunan ini mempunyai panjang 21.5 m, lebar 45 m, dan ketinggian bumbung 8.5 m.
Zon F dan G mempunyai panjang 54.8 m, lebar 45 m, dan ketinggian rabung 14.51 m.
Projek ini menggunakan tiang konkrit bertetulang dengan rasuk keluli. Sistem bumbung terdiri daripada dek lantai keluli dengan membran kalis air dipasang di bahagian atas. Sistem dinding terdiri daripada dinding batu dengan rangka keluli luaran dan panel sandwic bulu batu.
Mengikut keperluan fungsian yang berbeza, berbilang bangunan dengan rentang dan ketinggian yang berbeza-beza digabungkan. Ketinggian parapet ialah 15.5 m, 11.3 m, 10 m, dan 7 m masing-masing. Rentang maksimum ialah 27.4 m. Beberapa kren atas 50 tan dipasang di sepanjang garisan grid AA–D.
Setiap rasuk rangka keluli terdiri daripada lima segmen rasuk keluli, dengan rentang tunggal kira-kira 27.4 m. Jumlah berat rasuk bumbung adalah melebihi 180 tan, dan galang kren seberat kira-kira 100 tan. Bahan keluli adalah Q355B dan Q235B, seperti yang ditentukan oleh reka bentuk.

Projek Pembesaran Fasa I:
Bengkel No 2 mempunyai panjang 97,54 m, lebar 67,1 m, tinggi 9,7 m, dan rentang maksimum 33,46 m. Bahan keluli adalah Q355B dan Q235B mengikut keperluan reka bentuk.
Strukturnya terdiri daripada tiang keluli dan rasuk, dengan rasuk bumbung diperbuat daripada keluli keratan H-web pepejal. Tapak lajur dilabuhkan dengan bolt penambat. Lajur keluli dan rasuk menggunakan bahagian-H. Pendakap bumbung dan pendakap antara lajur disediakan dalam kedua-dua arah melintang dan membujur untuk membentuk sistem rangka tegar yang stabil.

Penerangan Struktur Utama:
Rangka utama menggunakan keluli Q355B, dengan tiang dan rasuk keluli bahagian H yang dikimpal. Semua komponen keluli diletupkan tembakan ke gred Sa 2.5. Purlin bumbung dan dinding terbentuk daripada jalur keluli Q355B tergalvani.
Halaman Bahan No. 7:
Halaman simpanan bahan mempunyai panjang 11 m, lebar 48 m, ketinggian atap julur 6.55 m, dan rentang 11 m. Bahan keluli adalah Q355B dan Q235B mengikut keperluan reka bentuk.
Struktur ini menggunakan tiang dan rasuk keluli, dengan rasuk bumbung diperbuat daripada keluli keratan H-web pepejal. Tapak lajur dilabuhkan dengan bolt penambat. Lajur keluli termasuk lajur bahagian H dan lajur kotak. Pendakap bumbung dan pendakap antara lajur disusun mengikut arah melintang dan membujur, membentuk sistem rangka keluli yang stabil.
